自力式压力调节阀调节步骤

　　自力式调节阀是一种无需表来能源，依附被测介质自身压力或温度或流量变动，按预先设定值，进行自动调节的节造装置，是一种节能型仪表。它集节造、执行诸多职能于一身。自成一个独立的仪表节造系统。集变送器、节造器及执行机构的职能于一体。分歧于通常寓意上的节造阀。

　　自力式调节阀有自力式压力（微压）调节阀、自力式（压差）流量调节阀、自力式温度调节阀等几类。自力式压力调节阀是其家族成员之一，由于它无需表来能源，产品结构单一，使用方便，守护工作量少蹬着点，出格合用于城市供热、供暧及没有供电、供气又需节造的场所。

　　自力式压力调节阀的组成

　　自力式压力调节阀是自成一体的压力节造器阀门。通常来讲，介质压力随着介质流量的变动而变动。当介质流量产生变动时，为保障压力恒定，则必要自力式调节阀来节造。

　　自力式压力调节阀由三大组成元素组成，别离为：

　　1.限流元素：阀门等
；

　　2.丈量元素：压力表，阀膜，活塞等
；

　　3.荷载元素：弹簧，沉物，人力等。

　　自力式压力调节阀的分类

　　1.按阀后、阀前节造分为：自力式阀后（减压）节造阀、自力式阀前（泄压）节造阀。

　　2.按是否带指挥器分为：

　　a.直接作用型自力式调节阀

　　直接作用式调压阀就是通过介质自身直接节造阀门，达到调压的作用。直接作用式调压阀有阀后取压大局与阀前取压大局。

　　阀后取压，维持阀后的压力在设定领域内，达到阀后减压的功效。

　　阀前取压，维持阀前的压力在设定领域内，达到阀前泄压的功效。

　　b.指挥器操作型自力式调节阀

　　指挥器操作型调节阀是通过两个阀门之间的相互节造，来达到自动调压的作用。

　　工作道理

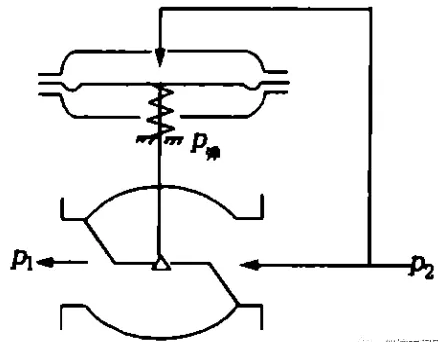

　　1.自力式阀后压力调节的工作道理（见下图）

　　阀前压力P?经过阀芯、阀座的节流后，变为阀后压力P?。P?经过管线输入上膜室内作用在顶盘上，产生的作使劲与弹簧的反作使劲相平衡，决定了阀芯、阀座的相对地位，节造阀后压力。当P?增长时，P?作用在顶盘上的作使劲也随之增长。此时，顶盘上的作使劲大于弹簧的反作使劲，使阀芯关向阀座的地位。这时，阀芯与阀座之间的流通面积削减，流阻变大，P?降低，直到顶盘上的作使劲与弹簧反作使劲相平衡为止，从而使P?降为设定值。同理，当P?降低时。作用方向与上述相反，这就是阀后压力调节的工作道理。

　　2.自力式阀前压力调节的工作道理

　　自力式压力调节阀与节造阀的区别

　　这两类产品的区别，重要在于节造阀既必要表界能源(如电源或气源 )做驱动能，又必要接受表来节造仪表信号能力扭转阀内截流件相对地位，从而实现扭转流体流量。而自力式压力调节阀则既不需表来能源，又不必要接受表来节造仪表信号，仅靠被调介质的压力信号，便可实现压力调节。

　　重要特点

　　1.自力式压力调节阀无需表加能源，能在无电无气的场所工作，既方便又节约能源。

　　2.压力分段领域细且互订交叉，调节精度高。

　　3.压力设定值在运行期间可陆续设定。

　　4.对阀后压力调节，阀前压力与阀后压力之间比为10:1~10:8

　　5.橡胶膜片式检测，执行机构检测精度高、作为活络。

　　6.选取压力平衡机构，使调节阀反映活络，节造精确。

　　装置当苦衷项

　　1.取压点应取在调压阀适当地位，阀前调压应大于2倍管路直径，阀后调压应大于6倍管路直径。

　　2.自力式阀凭据推算通径能够幼于管路直径，而截止阀、堵截球阀、旁通阀、过滤器则不能幼于管路直径。

　　3.为便于现场维建及操作，调压阀周围应留有适当空间。

　　4.当介质为干净气体或液体时，阀前过滤器可不装置。

　　日常守护

　　投入运行后，通常守护工作很少，平时只有观察阀前，阀后压力示值是否切合工艺所必要求即可。另表，观察填料函与执行机构是否渗漏，若渗漏应拧紧或更换填料及膜片。
