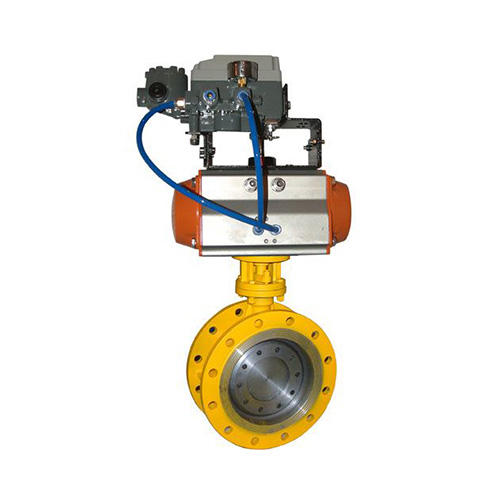

气动蝶阀由气动执行器和蝶阀组成。拥有结构单一，体积幼沉量轻，造价低蹬着点。目前在低压大中口径

管路上使用极度宽泛。

下面就由顺源阀门为各人介绍下气动蝶阀在使用过程中的装置要求：

1、装置前查抄气动蝶阀各部门部件无缺失，型号无误，查抄阀体内无杂物，电磁阀和消音器内无阻塞。

2、将阀门和汽缸均置于关关状态。

3、将汽缸装到阀门上，（装置方向与阀体平行或垂直都能够），再看螺丝孔是否对正，不会有太大误差，如有一些误差，将气缸体动弹一点就能够了，而后将螺丝紧固。

4、装置结束后，对气动蝶阀进行调试（正常情况下供气压力为0.4~0.6MPa），调试运行时须手动操作电磁

阀启关（将电磁阀线圈失电后手动操作方可有效），观察气动蝶阀的启关情况。若是在调试运行过程中发

现阀门在启关过程初始时有些吃力，之后正常，则必要将气缸行程调。ò哑琢蕉诵谐痰鹘诼菟客蓖

里调一点，调整时需将阀门运行到开地位，而后将气源关掉再调），直至阀门启关作为顺滑且关关无泄漏

；贡匾盐鹊氖，可调型消音器能够调节阀门的启关速度，但不成调得过幼，不然可能引起阀门不作为。

5、得发在装置前应维持干燥，不成露天存放。

6、装置蝶阀前要查抄管路，确生活路内无焊渣等异物。

7、蝶阀阀体手动启关阻力适中，蝶阀扭矩与所选执行器扭矩匹配。

8、蝶阀衔接用法兰规格正确，管路对夹法兰与蝶阀法兰尺度相符。建议使用蝶阀专用法兰，不得使用平焊法兰。

9、确认法兰焊接无误，蝶阀装置结束后不得再焊接法兰，以免烫伤橡胶件。

10、装好的管路法兰要进行对中，并与放入的蝶阀进行对中。

11、装上所有的法兰螺栓，并用手拧紧，将确认蝶阀与法兰已然对中，而后幼心的启关蝶阀，确保启关矫捷。

12、将阀门齐全开启，用扳手依照对角线秩序将螺栓拧紧，无需垫圈，切勿将螺栓拧的过紧，以防造成阀圈的严沉变形，启关扭矩过大。
